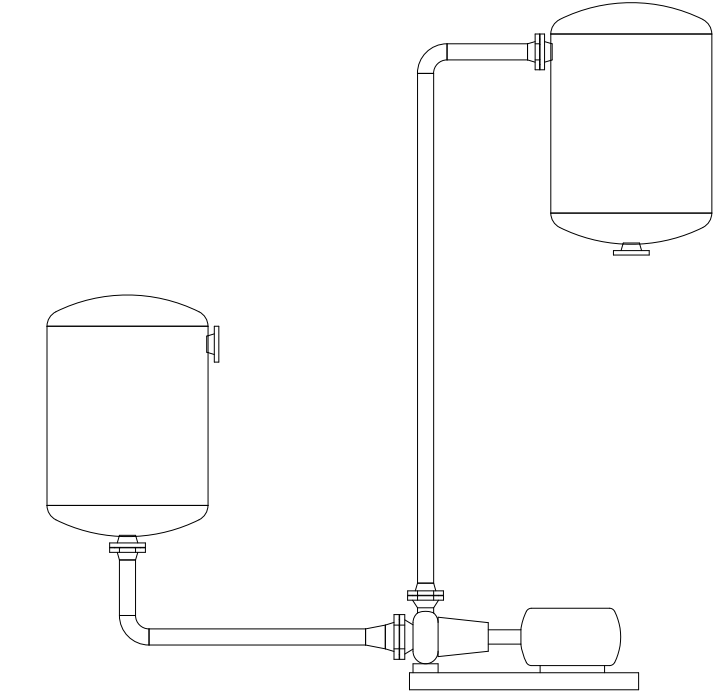

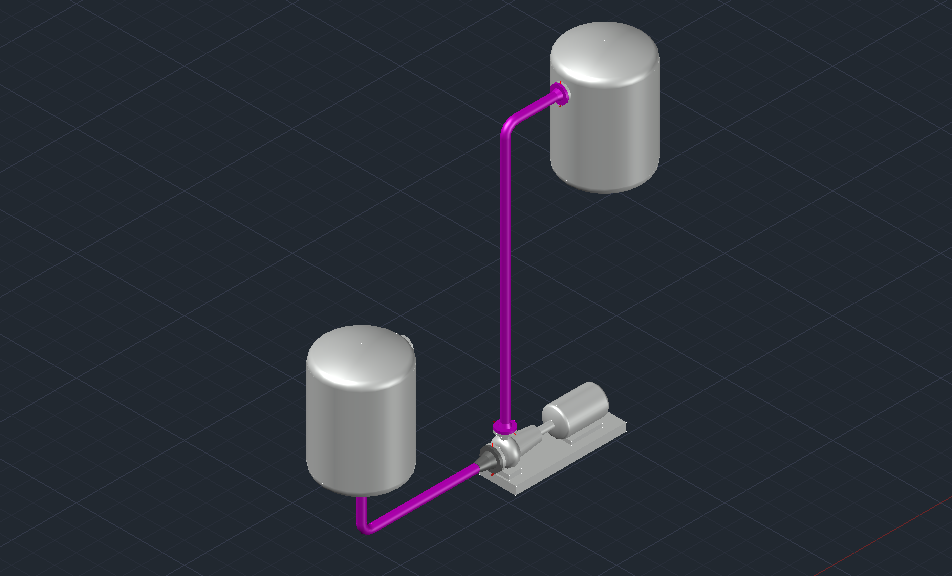

A vegyipar egyik legfontosabb művelete a folyadékok szállítása csővezeték rendszeren keresztül, egyik berendezésből egy másik egységbe.
A szállításhoz energiát kell befektetni (kivéve, amikor a szintkülönbségből származó helyzeti energiát használjuk fel áramoltatásra).
A szivattyú olyan hidraulikai gép, amely a meghajtás (motor) által közölt energiát átadja a folyadék közegnek, ezáltal megnövelve annak mozgási és nyomási energiáját.
A szivattyú által létrehozott nyomáskülönbség hatására a folyadék áramlása megkezdődik.

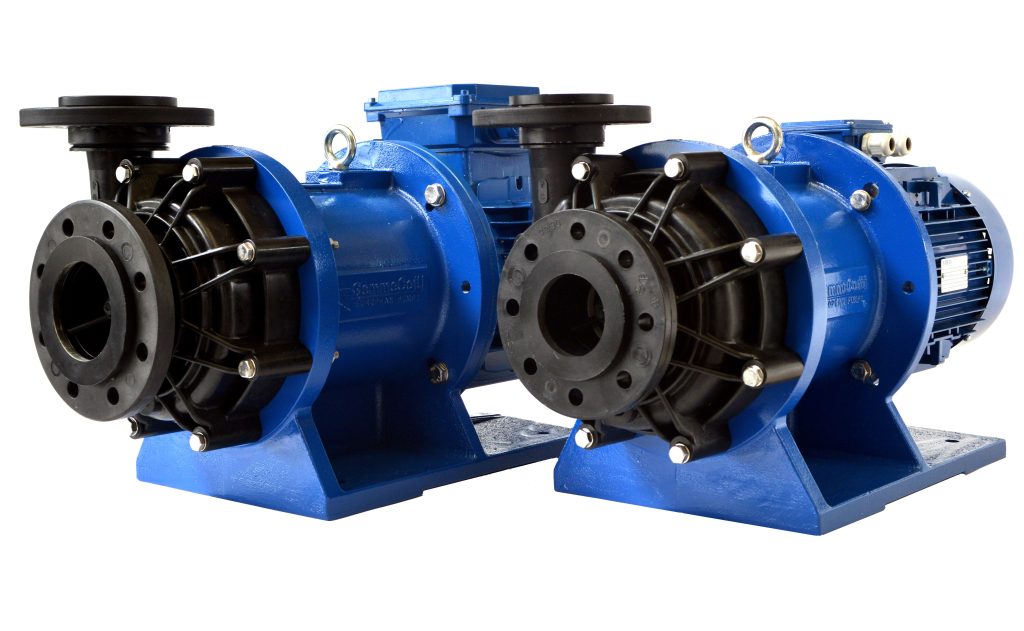

Photo: from GemmeCotti
Két alap típusba sorolhatók:
Áramlástani (dinamikus) elven működő
Az áramlásos elven működő szivattyúk esetében a folyadékra ható erő hozza mozgásba a nem zárt térfogatban lévő folyadékot. Az áramlástani elven működő szivattyúk valamilyen áramlási törvényszerűséget használnak fel a folyadék továbbításához.
Ezeknek a típusoknak az üzemvitele folyamatos.
Térfogatkiszorításos elven működő
A térfogatkiszorításos elven működő szivattyúk a zárt térben lévő fluidumot ismétlődően, periodikusan szorítják ki.
A lényege, hogy létrehozunk egy folyton váltakozó, növekvő és csökkenő teret. Amikor a tér növekedik a folyadék beáramlik a szivattyútestbe, csökkenő tér esetén viszont onnan kiszortva eltávozik.
Ezeknek a gépeknek szállítása szakaszos.
A lapátos szivattyúk olyan áramlásos elven működő gépek, amelyekben a szivattyú járókerekének a lapátjai adják át az energiát a folyadéknak.
A lapátos berendezések további két kategóriára oszthatók. Ezek a következők: centrifugál szivattyúk és axiális szivattyúk.
A centrifugál szivattyúkban a folyadék a járókerék középpontjától a kerület felé radiálisan áramlik, az axiális szivattyúkban pedig a járókerék tengely irányába.
A súrlódásos szivattyúk olyan dinamikus elven működő szivattyúk, amelyekben a súrlódási erő hatására jön lére a folyadék áramlása. Ide tartoznak az örvény és a sugár szivattyúk.
A vegyiparban használt alapvető szivattyúkonstrukciókról több anyagot is olvashatsz az oldalon.
Szakirodalom:
Szabó László: Szakmai alapismeretek, Műszaki Könyvkiadó, Budapest, 1994
Bertalan Zsolt-Csirmaz Antal-Szabó László-Uhlár Zoltán: Műszaki ismeretek, Műszaki Könyvkiadó, Budapest,1999
A.G. Kaszatkin Alapműveletek, gépek és készülékek a vegyiparban 3. teljesen átdolgozott és bővített kiadás, Műszaki könyvkiadó, Budapest, 1976 III fejezet Folyadékok szállítása (szivattyúk) 1. Bevezetés 144-145. o.
